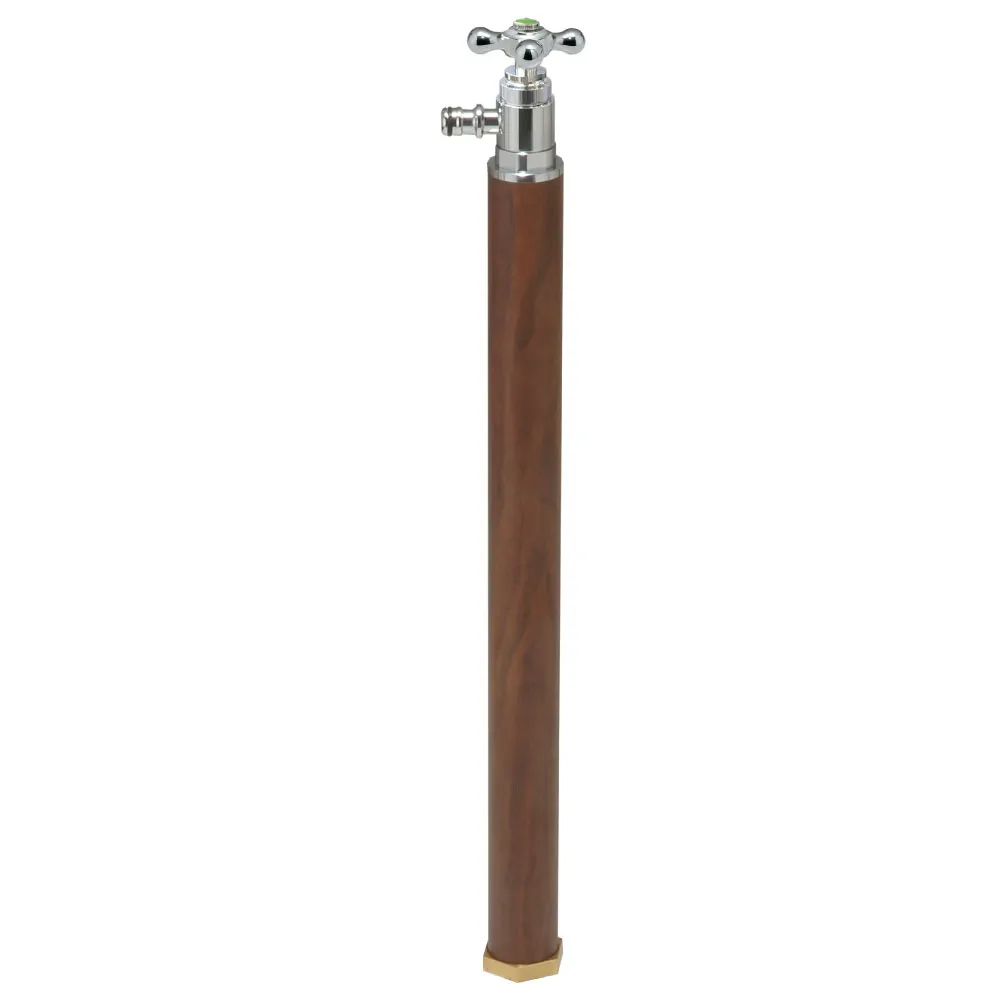

  • スプリンクル(凍結防止)クルミ木目 G16TSK_画像
  • スプリンクル(凍結防止) G16TS_寸法図面
  • G16TSKの凍結防止機能の説明
  • G16TSKの吐水口の特長
品名 スプリンクル(凍結防止)クルミ木目
品番 G16TSK
特徴 本体内の温度が約2.0℃以下になると、弁が自動で開いて少量の水を通水し、内部の凍結を防ぎます。
入数 1/5
包装
サイズ
710×140×80mm(箱)
材質 アルミニウム・黄銅・青銅・SUS304
カラー クルミ木目 ※他のカラーはこちら
認証 特許登録 第5967788号
製品仕様
  • 凍結防止ハンドル上部:形状記憶合金バネ(SMA)搭載
  • コンパクト設計:地上高約30cm、直径約4cm
  • 吐水口回転:吐水口が横に360°回転
  • ニップル形状:ホース接続に適した形の吐水口
  • 表面処理:転写

ホースジョイントニップルをそのまま取付可能。
ホースが簡単に接続できます。
注意事項
※1分間に約450mlの水を通水します。
※ 凍結防止動作中は、水温が約4.5℃に上昇するまで通水が続く場合があります。これは正常な動作です。


取扱説明書(PDF)


製品図面(PDF)

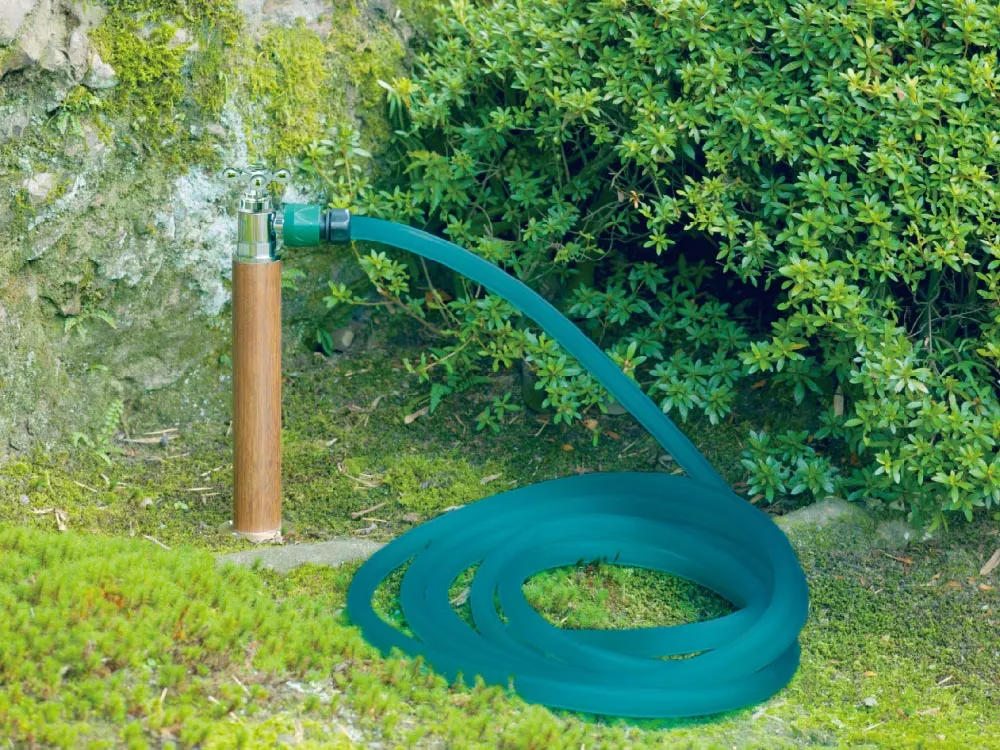

スプリンクル(凍結防止・クルミ木目)G16TSKを和モダンな外構に設置したイメージ
AUTOMATIC FREEZE PROTECTION × COMPACT DESIGN 寒い季節の庭の水まわりに。
自動通水で凍結対策するミニ水栓柱
本体内部の温度が約2.0℃以下になると、自動で少量の水を通水。
地上高約30cmのコンパクトな形状で、庭の水やりや洗車にも便利です。

製品概要

「スプリンクル(凍結防止・クルミ木目)」G16TSKは、自動通水による凍結防止機能を備えた、屋外散水用のミニ水栓柱です。庭の水やりや洗車など、ホースを使う作業に適しています。

凍結防止機構に形状記憶合金(SMA)バネを採用。本体内の温度が約2.0℃以下になると弁が自動で開き、水を通して内部の凍結を防ぐ仕組みです。

施工後の地上高は約30cm、本体直径は約4cm。低く細いシルエットで外構になじみ、吐水口は水平方向に360°回転します。

金属製の本体表面に木目柄を転写したクルミ木目仕上げ。植栽やウッドデッキ、石材などの外構になじむデザインで、冬場の凍結対策にも配慮できます。

約2℃

自動通水

本体内の温度低下に応じて、凍結防止機能が作動。

約30cm

コンパクト

施工後の地上高は約30cm。直径も約4cm。

360°

横方向に回転

散水する方向に合わせて吐水口の向きを変更。

ホース

散水向け

ニップル形状の吐水口でホース接続に対応。

約2.0℃以下で自動通水する凍結防止機能

AUTOMATIC FREEZE PROTECTION

形状記憶合金(SMA)バネで、水栓柱内部の凍結を防止

スプリンクルG16TSKの形状記憶合金バネを用いた自動通水機構の説明

寒さで本体内部の温度が約2.0℃以下になると、凍結防止用の弁が自動で開き、少量の水を流します。水を通すことで、水栓柱内部の凍結リスクを抑える構造です。

凍結防止動作中の通水量は1分間に約450mL。凍結防止動作中は、ハンドルを閉めても水温が約4.5℃に上昇するまで通水が続く場合があります。これは正常な動作です。

※作動の基準は外気温ではなく、本体内の温度です。自動通水機能は手動でオン・オフする方式ではありません。通水中は水道水を使用します。なお、自動通水機能だけですべての凍結を防げるわけではありません。

寒冷地以外でも、屋外水道の凍結対策に

01 寒冷地・山間部

冬の冷え込みが厳しい場所に

寒い時期の水栓柱の凍結が心配な庭や、標高が高く気温の下がりやすい設置環境に。

02 建物の北側・日陰

日が当たりにくい外水道に

日中も温度が上がりにくい場所では、寒冷地以外でも凍結に注意が必要です。

03 風当たりの強い場所

冷え込みに備える外構づくりに

冬季の凍結対策を考えながら、日常の散水にも使える水栓柱を選びたい場合に。

※凍結の危険性は設置環境や配管条件によって異なります。取扱説明書には使用条件として「外気温-15℃以上」等が記載されています。必要な凍結対策は施工業者にご確認ください。

散水ボックスからの交換にもおすすめ

FROM GROUND BOX TO MINI FAUCET POST

フタの開け閉めが不要な、地上設置タイプ

凍結防止スプリンクル(クルミ木目)G16TSKを冬の庭に設置した施工イメージ

地面に埋め込まれた散水ボックスは、使用するたびにフタを開ける必要があります。冬場にはフタが凍って開きにくくなることもあります。

スプリンクルは吐水口が地上に出るミニ水栓柱。ホースを接続して水やりや洗車をする際に、散水ボックスのフタを開閉する手間がありません。

※散水ボックスからの交換には配管・設置工事が必要です。既存配管や設置場所の条件について施工業者にご相談ください。

地上高約30cm・直径約4cmのコンパクト設計

COMPACT SIZE

低く、細く。庭の景観を邪魔しにくいミニ水栓柱

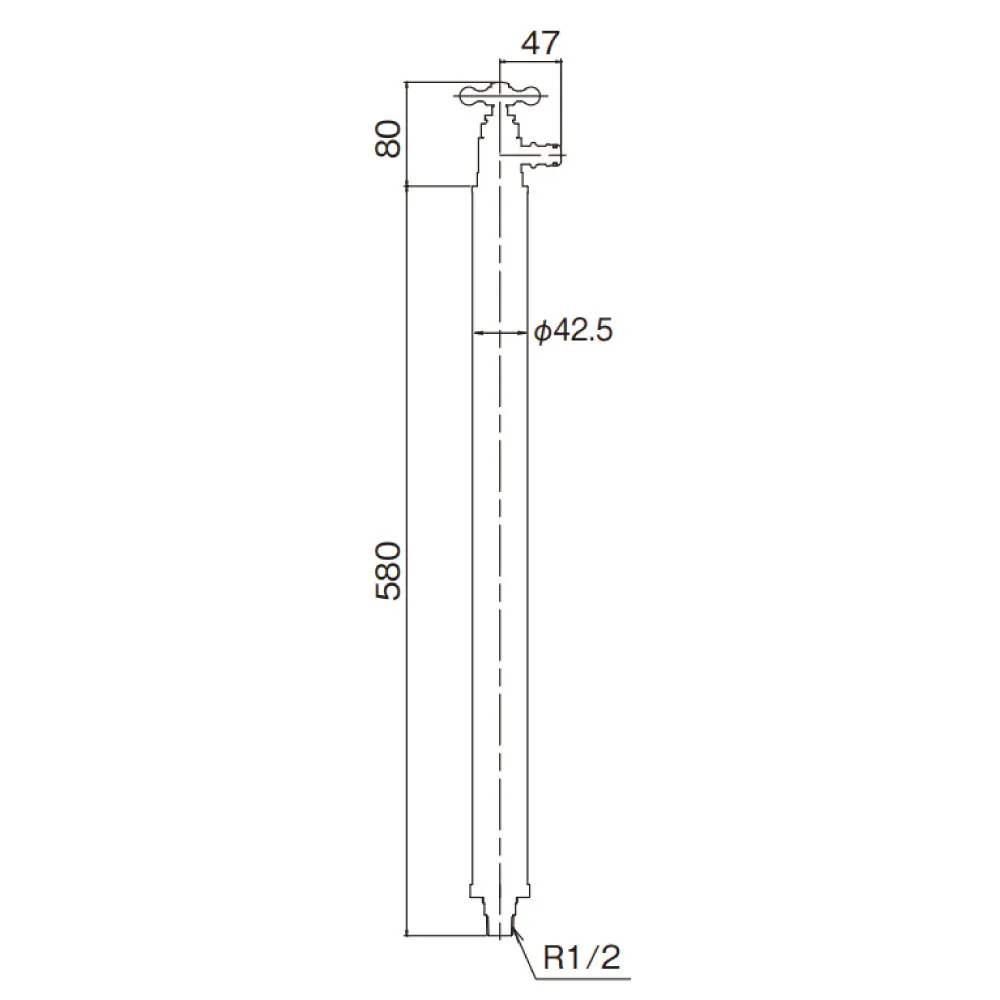

スプリンクル(凍結防止)G16TSシリーズの寸法図

本体の一部を地中に埋設して設置する構造で、施工後に地上に見える高さは約30cmが目安です。

本体直径は約4cm。一般的な背の高い水栓柱と比べて存在感を抑えやすく、植栽や外構にすっきりなじみます。

※地上高・埋設深さは施工条件によって変わる場合があります。寸法や施工条件は製品図面・取扱説明書を確認してください。

水平方向に360°回転する吐水口

360° HORIZONTAL SWIVEL

ホースを引き出す方向に合わせて、向きを調整

吐水口は水平方向に360°回転します。花壇への水やりや洗車など、ホースを使う方向に合わせて吐水口の向きを変えられます。

G16TSKは横方向に回転するタイプです。縦方向にも可動する「スプリンクル3D」とは異なり、吐水口を下向きにするための3D回転機能はありません。

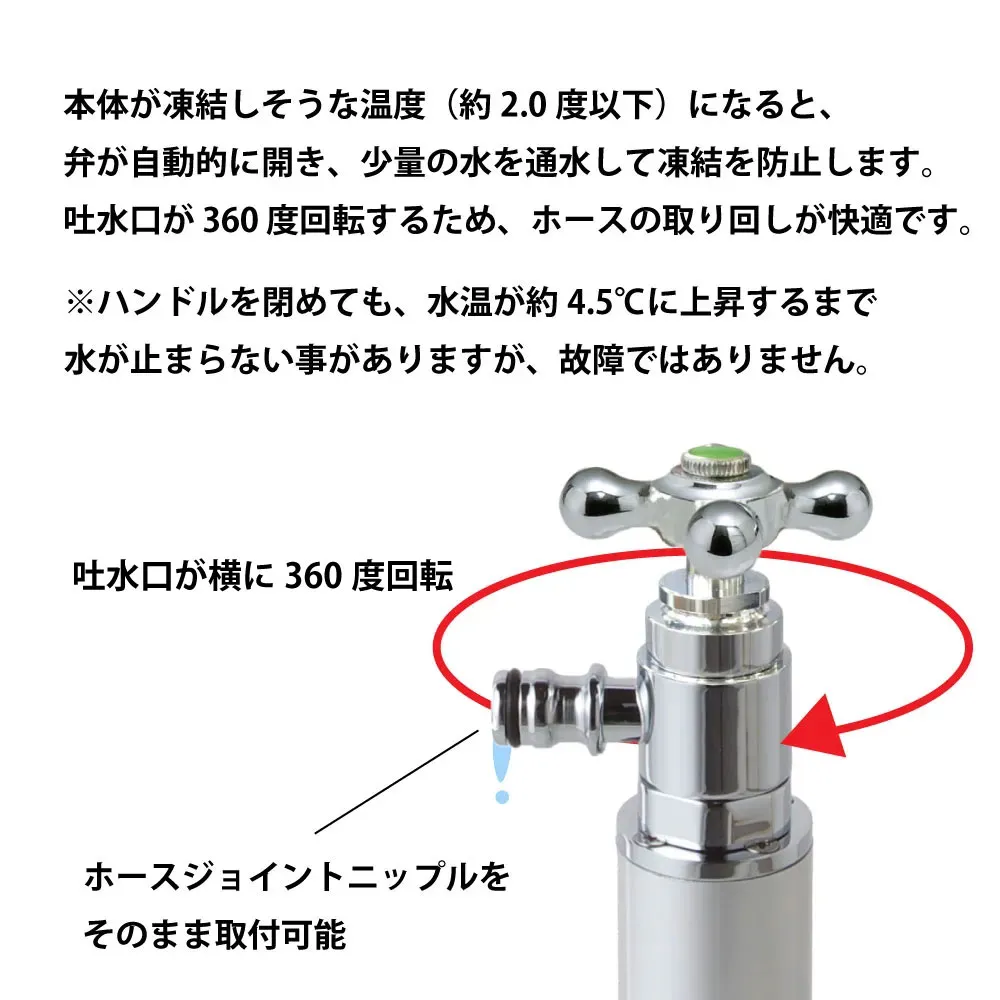

凍結防止スプリンクルG16TSKの吐水口とホース接続部の特長

ニップル形状の吐水口でホース接続に対応

HOSE CONNECTION

水やり・洗車・屋外清掃に使いやすい散水専用タイプ

吐水口先端はホース接続に適したニップル形状。対応するホースジョイントニップル(別売)を取り付けることで、ホースをワンタッチで着脱できます。

本製品はホースを使った散水向けの設計です。吐水口は基本的に横方向を向くため、手洗い・バケツへの直接給水など、下向きの吐水が必要な用途には適さない場合があります。

※ホースジョイントニップルは本体に付属していません。冬季はホースを吐水口につないだままにしないでください。ホース内部や吐水口での凍結により、自動通水機能が働かなくなるおそれがあります。

ホース接続に使用する別売部品

別売・関連部品

ホースジョイントニップル(シルバー)

スプリンクルの吐水口とホースをワンタッチで接続するための部品です。対応する弊社製品の品番はG208HN-ALSです。

適合ホースの目安は内径12~15mm、外径20mmまで。接続前にホースの寸法をご確認ください。

接続前の確認

接続部品とホースの適合をご確認ください

ホースの内径・外径やジョイント部品の規格が合っていることをご確認のうえ、確実に接続してください。

冬季は吐水口からホースを外してください。凍結防止のために排出される水が滞留しないよう、吐水口の下には十分な空間を確保する必要があります。

こんな場所・用途におすすめ

01 庭・花壇

草花や家庭菜園の水やりに

散水ホースを接続して、庭木・植栽・家庭菜園のお手入れに。

02 駐車スペース

洗車・屋外清掃に

ホースの向きに合わせて吐水口を回転。車や外まわりの掃除にも。

03 外構リフォーム

冬場の凍結対策も考えたいときに

散水ボックスからの交換や、凍結が心配な場所への水栓柱設置を検討する方に。

木のぬくもりを感じるクルミ木目仕上げ

WALNUT WOOD-GRAIN TRANSFER FINISH

転写で表現した、自然なクルミ木目

G16TSKは金属製の本体に木目柄の転写を施したクルミ木目仕上げ。木のような風合いが、庭や外構にやさしい印象を添えます。

植栽やウッドデッキ、枕木、石材などと組み合わせやすく、和モダンやナチュラルテイストの外構にも取り入れやすいデザインです。

庭になじむコンパクト設計

地上高約30cm・直径約4cmの細身のフォルムで、景観をすっきり見せます。

カラー展開も豊富

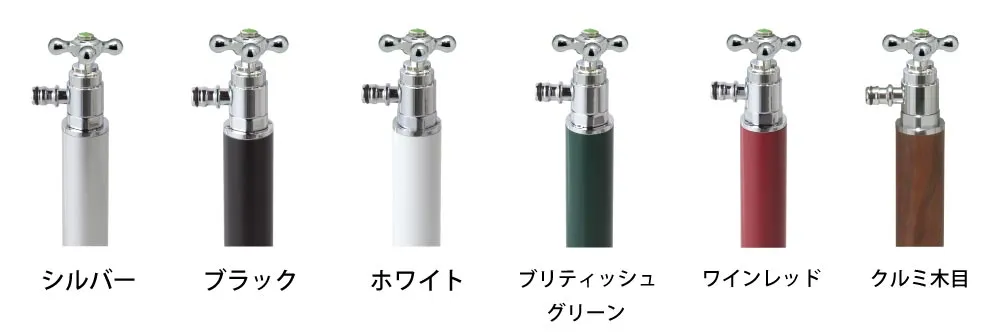

凍結防止タイプにはシルバー・ブラック・ホワイト・ブリティッシュグリーン・ワインレッドもあります。

素材と構造

SMA

形状記憶合金バネを使った凍結防止機構

本体内の温度が下がると自動で通水する仕組みで、冬季の水栓柱内部の凍結対策をサポートします。

金属製

アルミニウム・黄銅・青銅・SUS304を使用

用途に応じて複数の金属素材を組み合わせ、本体表面には木目柄の転写を施しています。天然木製の水栓柱ではありません。

散水用

横回転する、ホース接続向けの吐水口

水平方向に360°回転し、別売のホースジョイントニップルでホースを接続できます。

仕様(要点)

製品名スプリンクル(凍結防止・クルミ木目)
品番G16TSK
タイプ凍結防止機能付き・屋外散水専用ミニ水栓柱
凍結防止機構形状記憶合金(SMA)バネによる自動通水
自動通水の作動条件本体内部の温度が約2.0℃以下になったとき
凍結防止時の通水量1分間に約450mL
通水終了の目安水温が約4.5℃に上昇するまで通水が続く場合あり
使用条件(取扱説明書)外気温-15℃以上、蛇口周辺温度が4.5℃以上になること等
使用水圧(取扱説明書)最低必要水圧 0.05MPa(流動時)/最高水圧 0.75MPa(静水圧)
施工後の地上高約30cm(目安)
本体直径約4cm
吐水口水平方向に360°回転/ホース接続向けニップル形状
材質アルミニウム・黄銅・青銅・SUS304
表面処理転写(クルミ木目)
包装サイズ710 × 140 × 80mm(箱)
適合する関連部品ホースジョイントニップル G208HN-ALS(別売)
特許登録番号第5967788号

※記載寸法・動作条件の詳細、設置上の注意は製品図面と取扱説明書をご確認ください。

ご購入・設置前にご確認ください

  • 自動通水について:本体内の温度が約2.0℃以下になると、凍結防止のため少量の水が出ます。通水時には水道水を使用します。
  • 凍結時の水抜き:凍結が予想される地域では必ず水抜栓を設置し、必要な水抜き等の凍結対策を行ってください。自動通水だけでは凍結破損を完全には防げません。
  • 止水後の通水について:凍結防止動作中は、ハンドルを閉めても水温が約4.5℃に上がるまで通水が続く場合があります。異常ではありません。
  • 手動切替について:凍結防止機能を手動でオン・オフすることはできません。
  • 冬季のホース接続:冬の間は、吐水口にホースを接続したままにしないでください。ホース内や吐水口が凍ると、自動通水機能が正常に働かなくなるおそれがあります。
  • 排水による路面凍結:凍結防止のために流れ出た水が地面で凍り、滑ってけがをするおそれがあります。吐水口下の空間と排水に配慮して設置してください。
  • 配管の埋設深さ:地域の凍結深度に従い、施工業者と適切な埋設条件をご確認ください。
  • 散水専用です:飲用などの用途には使用できません。吐水口は横方向に回転するタイプで、縦方向の3D回転には対応しません。
  • ホース接続部品:ホースジョイントニップルは別売です。対応するホース・部品をご用意ください。
  • 施工について:地中への埋設と給水管への接続工事が必要です。工事は対応する施工業者へご依頼ください。
  • 周辺設備の凍結対策:給水配管や接続するホースなども含め、設置環境に合った対策を施工業者に確認してください。
  • 凍結による破損:取扱説明書では、凍結による破損は保証期間内でも有償交換とされています。確実な凍結予防策を講じてください。

取扱説明書/製品図面

G16TSKの凍結防止機能と施工条件をご確認いただけます

自動通水のしくみ、設置方法、寸法や取扱上の注意は、施工前に下記資料をご確認ください。

凍結防止機能が不要な場合は標準タイプも

設置環境に合わせてお選びください

本ページのG16TSKは、自動通水による凍結防止機能付きです。凍結防止機能を搭載しない「スプリンクル(クルミ木目)」G215SKもあります。

いずれもコンパクトな散水用ミニ水栓柱ですが、凍結防止の仕組みと使用上の注意が異なります。設置場所の気候や配管条件に応じてご検討ください。
