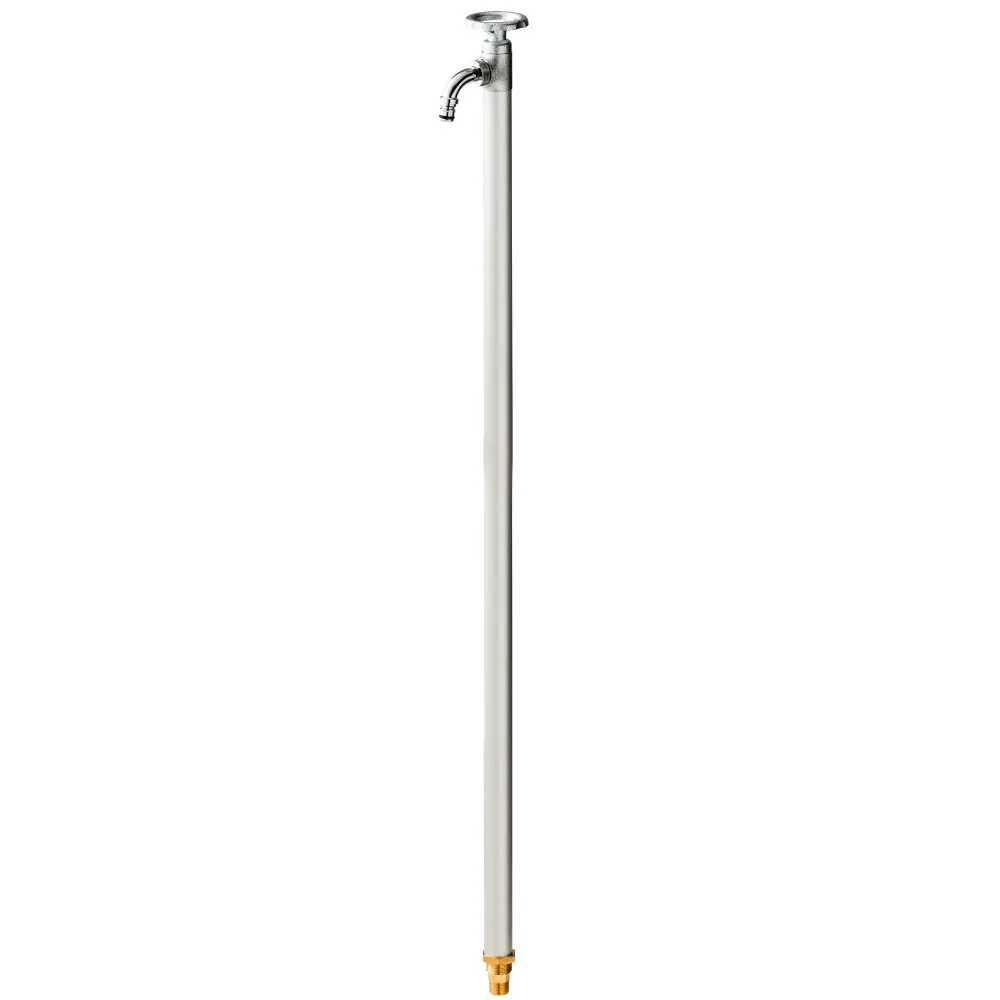

スプリンクルスリム3Dバルブハンドル(シルバー)

  • スプリンクルスリム3Dバルブハンドル1200mm(シルバー) G19BVS_画像
  • スプリンクルスリム3Dバルブハンドル1200mm G17BV_寸法図面
  • スプリンクルスリム3Dバルブハンドルシリーズの吐水口の特長
  • バルブハンドル
品名 スプリンクルスリム3Dバルブハンドル(シルバー)
品番 G19BVS
特徴 スリムな散水用水栓柱。
バルブの形をしたハンドルが、
外構のアクセントに。
入数 -/1
包装
サイズ
1340×132×80mm(箱)
材質 アルミニウム・黄銅・青銅・SUS304・亜鉛
カラー シルバー ※他のカラーはこちら
製品仕様
  • スリム設計:地上高約90cm、直径約3cm
  • 3D回転吐水口:吐水口が縦にも横に360°回転
  • ニップル形状:ホース接続に適した形の吐水口
  • 表面処理:アルマイト処理

ホースジョイントニップルをそのまま取付可能。
ホースが簡単に接続できます。
注意事項
※凍結のおそれがある場合には、必ず水抜きをしてください。


取扱説明書(PDF)


製品図面(PDF)


スプリンクルスリム3Dバルブハンドル(シルバー・1200mm)G19BVSの庭への設置イメージ
3D SWIVEL × SLIM DESIGN × VALVE HANDLE 立ったまま使いやすい高さと、
縦・横に回転する3D吐水口。
全長約120cm・施工後の地上高約90cm、ポール直径約3cm。
個性的なバルブ型ハンドルを備えた、散水専用のスリムな水栓柱です。

製品概要

「スプリンクルスリム3Dバルブハンドル(シルバー・1200mm)」G19BVSは、庭の水やりや洗車など、ホースを使った屋外の散水作業に適したロングタイプの水栓柱(立水栓)です。

ポール部分の直径は約3cm。本体全長約120cmのうち、一部を地中に埋設することで、施工後の地上高は約90cmが目安となります。低い位置までかがまずにハンドルやホースを扱いやすい高さです。

消火栓バルブを思わせる円形のバルブ型ハンドルが外構のアクセントに。吐水口は縦方向にも横方向にも360°回転する3D構造で、ホースを使う方向に合わせて動かせます。

ホース接続用のニップル形状を備え、シルバーのポール部分にはアルマイト処理を施しています。

3D回転

縦・横に360°

吐水口の角度を変えてホースを取り回せます。

約90cm

使いやすい高さ

地上高約90cmのロングタイプ。

バルブ型

印象的なハンドル

クラシカルな形状が外構のアクセントに。

ホース

散水に便利

ニップル形状の吐水口でホース接続に対応。

外構のアクセントになるバルブ型ハンドル

VALVE HANDLE DESIGN

庭まわりに個性を添える、丸いバルブ型ハンドル

スプリンクルシリーズ共通の円形バルブ型ハンドルの拡大写真

消火栓バルブをイメージした、バルブ型のハンドルを採用しています。

どこか懐かしさを感じる意匠が、庭・玄関アプローチ・植栽まわりの小さなアクセントになります。

ハンドルには凹凸があり、握りやすさにも配慮した設計です。

散水ボックスからの交換にもおすすめ

FROM GROUND BOX TO FAUCET POST

地面にかがむ手間を減らし、ホース接続をしやすく

G19BVSを植栽のある庭に設置したイメージ

地面に埋め込まれた散水ボックスは、使用のたびにフタを開けたり、内部の蛇口へ手を伸ばしたりする必要があります。

G19BVSは施工後の地上高が約90cm。ハンドルや吐水口を地上の使いやすい位置に設けられるため、日常の水やりや洗車に便利です。

※散水ボックスからの交換には配管・設置工事が必要です。既存設備や配管位置、設置場所の条件を施工業者へご確認ください。

直径約3cm、地上高約90cmのスリム設計

TALL & SLIM DESIGN

全長約120cm。立ったまま使いやすいロングタイプ

G19BVシリーズの寸法図。ポール直径約30mmのロングタイプ

スプリンクルスリム3Dバルブハンドルは、ポールの一部を地中に埋設して設置するタイプです。全長約120cmで、施工後に地上に見える高さは約90cmが目安です。

ポール部分は直径約3cm。背の高い水栓柱でありながら、庭や玄関アプローチ、駐車スペースまわりにすっきり設置できる形状です。

※「1200mm」は地上に見える高さではありません。地上高は埋設深さなどの施工条件によって変わります。ポール径はバルブ型ハンドル部分の外径を含みません。正確な寸法は製品図面をご確認ください。

縦にも横にも360°回転する3D吐水口

360° VERTICAL & HORIZONTAL SWIVEL

ホースの動きに合わせて、吐水口の向きを自在に調整

G19BVSの大きな特長は、縦方向にも横方向にもそれぞれ360°回転する3D構造の吐水口です。ホースを引く方向や使う位置に合わせて吐水口の向きを変えられます。

通常の「スプリンクルスリムバルブハンドル」G18SVSが横方向のみ360°回転するのに対し、G19BVSは縦方向にも動かせるため、より柔軟にホースを取り回せます。

3D吐水口の構造。縦方向に360°、横方向に360°回転し、ホースを接続できるニップル形状

※画像は3Dバルブハンドルシリーズ共通の吐水口の機構を示すものです。

ニップル形状の吐水口でホース接続に対応

HOSE CONNECTION

庭の水やり・洗車など、屋外の散水作業に便利

吐水口の先端には、ホース接続に適したワンタッチニップル形状を採用。対応するホースジョイントニップルを取り付けることで、ホースの接続・取り外しがしやすくなります。

ホースジョイントニップルは別売です。お使いのホースに合ったジョイント部品を別途ご用意ください。

※本製品は屋外の散水専用水栓柱です。一般的な手洗い用水栓としての使用ではなく、ホースを使った散水用途を想定しています。

ホース接続に使用する別売部品

別売・関連部品

ホースジョイントニップル(シルバー)

スプリンクルスリムの吐水口とホースをワンタッチで接続するための部品です。弊社製品の品番はG208HN-ALSです。

適合ホースの目安は内径12~15mm、外径20mmまで。ご購入前にホースの寸法をご確認ください。

接続前の確認

ホースの寸法・接続方法をご確認ください

ジョイント部品の適合条件は、使用するホースの内径・外径などによって異なります。本体にホースジョイントニップルが同梱されているわけではありません。

対応する部品を使用し、確実に接続されていることをご確認ください。

こんな場所・用途におすすめ

01 庭・花壇

植物への水やりに

散水ホースをつないで、庭木や草花、家庭菜園などの水やりに。ホースの方向に合わせて吐水口を動かせます。

02 駐車スペース

洗車や屋外清掃に

立ったまま操作しやすい高さと3D回転吐水口で、洗車や外まわりの清掃に使うホースの取り回しをサポートします。

03 新築・外構リフォーム

庭の水まわりの見直しに

スリムな立水栓を設置したい場合や、地面の散水ボックスから高さのある水栓柱への交換を検討するときに。

シンプルで合わせやすいシルバー仕上げ

SILVER ANODIZED FINISH

庭や外構になじむ、落ち着いたメタリックカラー

G19BVSのシルバーのポール部分にはアルマイト処理を施しています。金属感のあるシルバーカラーに、丸いバルブ型ハンドルを組み合わせた外観です。

白・グレー系の外壁やコンクリート、植栽の緑など、さまざまな庭のテイストに合わせやすい色合いです。

すっきり見えるスリムなポール

直径約3cmの細身の形状で、背の高い水栓柱でも圧迫感を抑えた印象に。

カラーバリエーションも展開

同シリーズには、ブラックやホワイトなどの色違いもあります。

素材と構造

金属製

アルミニウム・黄銅・青銅・SUS304・亜鉛を使用

屋外で使用する散水専用水栓柱として、複数の金属素材を組み合わせています。

3D回転

縦にも横にも回転する吐水口

ホースの引き出し方向や使う位置に合わせて、吐水口を縦・横に回転させられる構造です。

散水用

ホース接続を想定した吐水口形状

対応するホースジョイントニップル(別売)を接続して使用する設計です。

仕様(要点)

製品名スプリンクルスリム3Dバルブハンドル(シルバー・1200mm)
品番G19BVS
タイプ屋外用・散水専用水栓柱(ロングタイプ)
ハンドル形状バルブ型ハンドル
本体全長約120cm
施工後の地上高約90cm(施工条件により異なります)
ポール部分の直径約3cm(ハンドル部分を除く)
吐水口縦・横それぞれ360°回転する3D形状/ニップル形状
材質アルミニウム・黄銅・青銅・SUS304・亜鉛
表面処理アルマイト処理(ポール部分・シルバー)
包装サイズ1340 × 132 × 80mm(箱)
適合する関連部品ホースジョイントニップル G208HN-ALS(別売)
凍結への対応自動凍結防止機能なし。凍結のおそれがある場合は水抜きが必要です。

※正確な寸法・施工条件は製品図面と施工・取扱説明書をご確認ください。

ご購入・設置前にご確認ください

  • 散水専用の製品です:庭の水やり・洗車など、ホースを使った用途を想定しています。
  • ホース接続部品:ホースジョイントニップルは別売です。接続するホースとの適合をご確認ください。
  • 高さ・寸法:全長約120cmですが、地上高は施工後約90cmが目安です。設置する前に製品図面をご確認ください。
  • 凍結対策:G19BVSに自動凍結防止機能はありません。凍結のおそれがある場合は必ず水抜きをしてください。
  • 施工について:地中への埋設・給水管への接続などが必要です。設置工事は施工業者へご相談ください。
  • 購入時の送料:公式オンラインショップでは大型商品として別途送料がかかります。詳しくは購入ページをご確認ください。

施工・取扱説明書/製品図面

G19BVSの寸法や設置条件を事前に確認

本体の全長や埋設部分、給水接続部など、施工前に確認しておきたい情報は下記の資料をご覧ください。

凍結が心配な地域でのご検討について

凍結への備えは設置条件に合わせて

G19BVSは自動凍結防止機能のないタイプです。冬季に凍結のおそれがある場所では、施工業者と埋設深さや水抜き方法などを確認してください。

別製品として「スプリンクル(凍結防止)シルバー」もあります。ただし、高さ・吐水口の仕様が本製品と異なるため、用途や設置条件に合わせてご検討ください。

ご購入・お問い合わせ

「スプリンクルスリム3Dバルブハンドル(シルバー・1200mm)」G19BVSのご購入、仕様・設置方法についてのお問い合わせは、下記からご確認いただけます。
